柔性鏈板輸送機，一種情形組合立體輸送系統，采用鋁合金框架，塑鋼輸送鏈。

柔性鏈板輸送機是一種情形組合立體輸送系統，采用鋁合金框架，塑鋼輸送鏈。具有靈巧、輕便、美觀，標準化的結構，模塊化設計，安裝快速，隨意、系統穩定、緊湊、安靜、無污染，廣泛用于衛生要求高,場地范圍小,潔凈,自動化程度高的生產線配套使用.具有轉彎半徑小,爬坡強等優點. 藥廠,化妝品廠,食品廠,軸承廠等行業.是自動化連線理想的便捷產品。

此系統可大可小，伸縮自如、操作簡便，可制成托、推、掛、夾各種輸送方式，組成集料、分流、分檢、合流各種功能，加裝各種氣動、電動、機動自控裝置，并根據用戶不同的需要，形成各種形式的生產流水線。

柔性輸送機的基本組成結構

柔性輸送系統的基本組成包括中央控制系統和柔性輸送帶。中央控制系統一般由PLC或PC或單片機、傳感器、控制臺、執行元件組成，而柔性輸送帶則由以下基本部分構成。

(1)輸送鏈：由高強度工程塑料制成?？煞譃槠桨彐湣⑼ㄓ面?、鋼頂鏈、楔形連、滾珠鏈、毛刷鏈、彈性鏈等。輸送鏈利用兩節鏈節之間經過精心設計的相互錯開的讓位結構和鉸鏈配合，使輸送鏈能夠在水平方向和豎直方向上自由拐彎，從而實現整個輸送帶在空間上拐彎。

(2)輸送梁：由表面經陽極氧化處理的鋁合金型材或不銹鋼材料和摩擦滑軌構成?？煞譃闃藴市?、加強型。

(3)輸送架體：也是由表面經陽極氧化處理的鋁合金型材或不銹鋼材料構成。分為輕型、中型、重型。

(4)驅動裝置：由粉末冶金工藝壓鑄成型的鋁制驅動頭尾構成。分為單驅動、雙驅動和中間驅動等。主動元件一般為電機。

(5)導向裝置：可使物料始終在鏈板中間位置運行的兩邊護欄。

(6)轉彎裝置：鏈板轉彎時的內支撐裝置。分為水平彎頭、垂直彎頭、水平輪彎頭及水平輪等。

(7)附件：有連接件、盛液盤等。

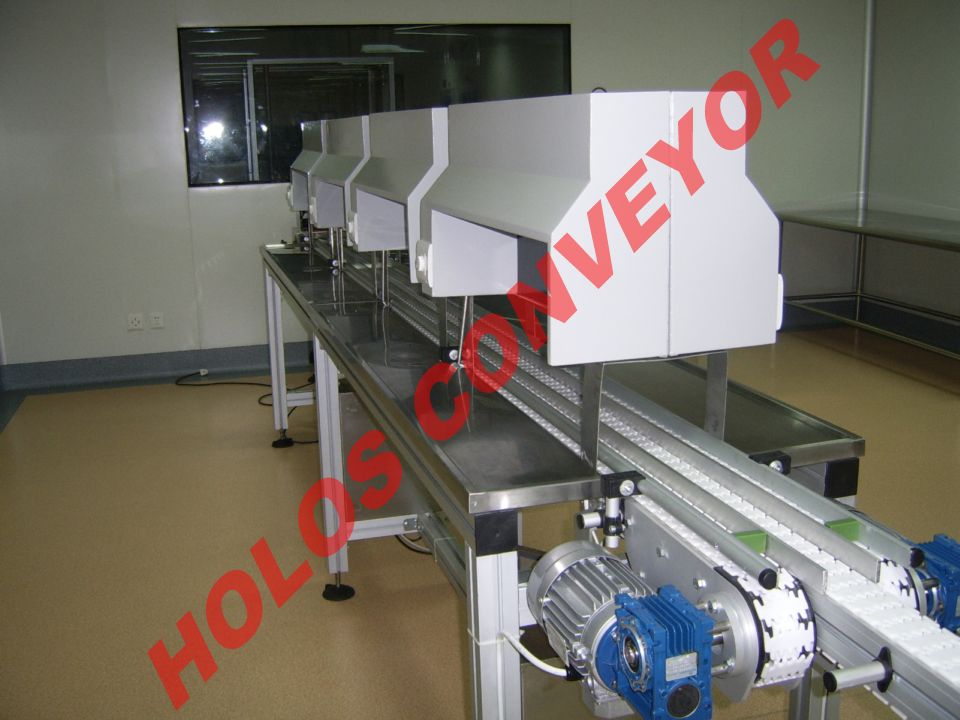

將以上部件組裝起來，就成為一臺柔性輸送機。如圖1所示。當然，可以根據需要，在輸送帶上安裝一些自動分檢裝置、組裝裝置、檢測裝置，以提高效率。

2、柔性輸送機的特點

柔性輸送機具有以下特點：

(1)潔凈：整條輸送線由高強度工程塑料鏈板與表面經陽極氧化的鋁合金異型材組裝而成。鏈板一般為純白色，設備運行無需潤滑，沒有污染，不會被腐蝕，符合GMP規范。

(2)安靜：設備運行聲音<30dB。

(3)靈巧：由可任意拆裝的組件裝配成具有彈性的輸送系統，配合不同半徑的垂直和水平彎道，可以在任意的3D空間內輸送產品，并可隨時隨地按照生產現狀進行調整?？梢酝瓿伤?、爬坡、垂直、轉彎、螺旋、夾持、懸掛、翻轉、旋轉等輸送形式。無需因延長自動生產線而更換整個輸送帶。

(4)簡便：整體輸送線安裝無需任何特殊工具，只需常用手工工具，即可由單人完成基本拆裝工作。

(5)穩定：穩定的性能和導向裝置可保證被輸送的產品在輸送的過程中不發生翻到和滑落。

3、柔性輸送機的貢獻

通過安裝柔性輸送機，實現了輸送至任意地點的可能性，減少了人工搬運的人力和時間，不但減少了人工支出，還提高了整個生產線的效率。而且，由于促使了工序的連續性，減少了制程品(WIP)的堆積和臨時用地，節約了工廠生產用地，提高用地的使用效率。另外，柔性輸送機跟升降配合，還可以實現貨物在各樓層間輸送的功能。

柔性輸送機對工業自動化的貢獻可以用省力來表示。　柔性輸送機憑借其組裝的靈活性和空間自由性、操作簡便，可制成托、推、掛、夾各種輸送方式組成集料、分流、分檢、合流各種功能，并可根據不同的需要加裝各種氣動、電動、機動自控裝置，形成各種形式的生產線和倉儲流水線，實現效率的提高、成本的節約和效益的增長。柔性輸送機在未來的使用將會越來越廣泛。
